Desain IPAL Klinik Sesuai Kebutuhan Lahan, Kapasitas & Jenis Limbah
Butuh desain IPAL untuk klinik baru, renovasi, atau pengembangan fasilitas? CV Surya Mitra Abadi membantu merancang sistem IPAL klinik berdasarkan kapasitas debit riil, jenis kegiatan medis, kondisi elevasi lahan, hingga rencana instalasi dan perawatannya.
Filosofi Desain Lapangan
Tidak semua klinik membutuhkan desain IPAL yang sama. Klinik pratama, klinik utama, klinik kecantikan, klinik rawat jalan, hingga faskes dengan laboratorium memiliki karakteristik air limbah dan keterbatasan ruang yang sangat kontras. Desain IPAL ditentukan dari kondisi nyata di lapangan, bukan sekadar asumsi jumlah tempat tidur.
100%
LOLOS UJI BAKU MUTU
17+ Thn
PENGALAMAN SEJAK 2008
Custom
SET-FIT ENGINEERING
IPAL PORTABLE SURYA MITRA ABADI
Rancangan modular presisi, minim lahan parkir klinik, sistem tertutup tanpa bau & dilengkapi kontrol otomatis.
Daftar Isi Panduan Ini
10 Topik Pembahasan
01
Filosofi Desain IPAL Klinik
02
14 Parameter Teknis yang Ditentukan
03
Solusi untuk Lahan Terbatas
04
Sistem Bio Nano Filter (BNF)
05
8 Komponen Utama untuk IPAL
06
Studi Skenario Kondisi Lapangan
07
7 Kesalahan Umum Memilih IPAL
08
6 Langkah Proses Perancangan
09
Checklist Data yang Perlu Disiapkan
10
Pertanyaan yang Sering Diajukan
PENDEKATAN HOLISTIK PERENCANAAN
Desain IPAL Klinik Bukan Sekadar Menentukan Ukuran Tangki
Perancangan IPAL klinik melibatkan sinkronisasi sistem hidrolik gedung, karakteristik kimiawi dan biologis limbah, keterbatasan elevasi buangan kota, serta kemudahan tim klinik mengoperasikannya setiap hari.
14 Variabel Teknis Analitik
LANDASAN PERHITUNGAN TEKNIS
Apa Saja yang Perlu Ditentukan dalam Desain IPAL Klinik?
Tiga pilar mutlak yang dihitung tim engineering CV Surya Mitra Abadi sebelum menghasilkan Dokumen Detail Engineering Design (DED) yang akurat dan teruji.
1. Jumlah & Sumber Air Limbah
Pemetaan detail sumber buangan dari seluruh sudut klinik medis.
2. Perkiraan Debit Limbah
Kalkulasi debit rata-rata harian hingga debit puncak saat jam padat.
3. Jenis Pelayanan Klinik
Pratama, Utama, Estetika, Gigi, Mata, Kebidanan, atau Bedah Ringan.
4. Jumlah Pasien & Staff
Rata-rata kunjungan harian ditambah seluruh tenaga medis & administrasi.
5. Jam Operasional Faskes
Klinik 8 jam, shift 16 jam, atau faskes rawat inap operasional 24 jam.
6. Karakteristik Limbah Cair
BOD, COD, TSS, Minyak Lemak, Desinfektan, Alkohol & Darah.
7. Luas & Kondisi Lahan
Halaman parkir, area ruko sempit, koridor belakang, atau basement.
8. Posisi Elevasi Inlet/Outlet
Perbedaan tinggi pipa buangan gedung dengan saluran riol drainase kota.
9. Kebutuhan Bak Penampung
Perhitungan volume bak equalisasi penyeragam fluktuasi debit air.
10. Teknologi Bio Nano Filter
Pemilihan formulasi reaktor biologis dan tahapan multi-stage filter.
11. Kebutuhan Daya Listrik
Optimalisasi motor blower & pompa berdaya rendah (hemat kWh harian).
12. Kemudahan Pengoperasian
Panel kendali otomatis tanpa perlu teknisi kimia full-time berbayar tinggi.
13. Kebutuhan Maintenance
SOP perawatan terjadwal, pengurasan lumpur berkala & akses manhole.
14. Akses Instalasi di Lokasi
Rancangan knock-down atau modular untuk akses lorong dan pintu ruko.
01
Kapasitas Air Limbah (Debit Riil vs Asumsi Bed)
Menentukan ukuran tangki hanya dari jumlah bed adalah kekeliruan fatal. Sebagian besar klinik memiliki aktivitas rawat jalan, wastafel cuci tangan dokter yang masif, dan pembersihan instrumen medis.
Simulasi Perhitungan Kapasitas Debit
VARIABEL KONSUMSI AIR
Dihitung dari 80% total pemakaian air bersih harian klinik ditambah akumulasi fluktuasi puncak saat kunjungan poli spesialis.
Formula: Q = 0.80 × Total Pemakaian Air Bersih
HYDRAULIC RETENTION TIME (HRT)
Waktu tinggal hidrolis optimal (18 – 24 jam) agar mikroba pengurai pada Bio Nano Filter memecah polutan organik secara tuntas tanpa bau.
Formula: Vol Tangki = Q_debit × HRT (Safety factor 1.25)
CONTOH STUDI KASUS DEBIT NYATA
Klinik Pratama Non-Inap:
1.500 – 2.500 L/Hari
Klinik Rawat Inap (10 Bed):
4.000 – 6.000 L/Hari
Klinik Utama + Lab:
5.000 – 10.000 L/Hari
02
Pemetaan Sumber Air Limbah & Pemisahan Jalur
Tidak seluruh buangan klinik boleh dicampur ke dalam unit biologis. Pemisahan jalur pipa di sumber merupakan kunci keberhasilan sistem IPAL faskes.
Medis & Tindakan
Wastafel poli medis, spoelhock, ruang persalinan, dan ruang bedah minor. Mengandung darah, antiseptik, dan desinfektan klorin.
Domestik & Sanitasi
Toilet staff & pengunjung, pantry/dapur gizi, laundry sprei klinik. Mengandung greywater deterjen dan blackwater septic tank.
Laboratorium & B3
Reagen kimia keras, sisa reagen hematologi. Bahan berbahaya beracun (B3), wajib diwadahi jerigen khusus & tidak masuk IPAL.
03
Matriks Penyesuaian Desain Berdasarkan Tipe Faskes
Setiap tipe klinik memiliki tantangan lapangan spesifik. Kami menyusun skema sistematis agar investasi tepat sasaran.
KLINIK PRATAMA
Skala Ringan
Fokus pada kesederhanaan operasional, kemudahan perawatan oleh staf umum, debit stabil, dan efisiensi anggaran awal.
Rekomendasi: IPAL Compact Modular
KLINIK UTAMA
Multi-Poli
Dirancang untuk menangani beban fluktuasi debit yang dinamis dari beragam poli spesialis, rontgen, dan ruang observasi medis.
Rekomendasi: Equalization Buffer + BNF
KLINIK KECANTIKAN
Ruko Perkotaan
Karakteristik limbah mengandung residu serum, sabun, scrub kimia, dan kosmetik. Dituntut zero-odor dan tidak mengganggu area resepsionis.
Rekomendasi: Skid SUS 304 Indoor Odorless
KLINIK RAWAT JALAN
Jam Kerja Tetap
Debit limbah terpusat pada jam kerja siang/sore (8–10 jam operasional). Diperlukan bak penampung dengan aerasi berkala saat malam hari.
Rekomendasi: Smart Timer Aeration Mode
KLINIK DENGAN LABORATORIUM
Kelarutan Kimia
Dilengkapi pra-treatment netralisasi pH & filtrasi karbon aktif intensif untuk memutus senyawa disinfektan pembunuh bakteri pengurai.
Rekomendasi: Pre-Neutralization + BNF + UV
KLINIK RAWAT INAP
Kontinu 24 Jam
Volume harian lebih masif, rasio greywater tinggi dari kamar mandi pasien dan pencucian linen. Menuntut kapasitas retensi lebih besar.
Rekomendasi: Underground FRP Tank / Dual Skid
FOOTPRINT ENGINEERING
Punya Lahan Terbatas? Desain IPAL Bisa Disesuaikan
Banyak klinik beroperasi di ruko perkotaan dengan luas halaman sangat minim. Kami menawarkan 4 opsi konfigurasi fisik yang telah teruji efisiensinya.
1. IPAL Compact
HEMAT RUANG 40%
Sistem terintegrasi dalam satu skid frame stainless steel atau fiberglass. Menggabungkan tahapan aerasi dan filtrasi bertingkat secara vertikal.
Ideal: Sudut Halaman / Belakang Gedung
2. IPAL Portable
PLUG-AND-PLAY UNIT
Sangat cocok bagi klinik yang menyewa gedung ruko. Unit dapat dibongkar pasang dan dipindahkan (relokasi) ketika masa sewa faskes berakhir.
Ideal: Klinik Ruko Sewa / Praktik Bersama
3. IPAL Above Ground
KEMUDAHAN INSPEKSI
Diposisikan di atas permukaan semen tanpa galian tanah besar. Memudahkan pengawasan harian visual dan penggantian media filter secara cepat.
Ideal: Koridor Samping / Area Servis Terbuka
4. Underground / Tanam
ZERO FOOTPRINT PARKIR
Tangki ditanam sepenuhnya di bawah paving block parkir mobil atau lantai dasar klinik dengan tutup manhole kedap udara dan pompa celup.
Ideal: Lahan Terbatas / Estetika Maksimal
Bagaimana dengan Bak Penampung & Pompa Transfer?
Ketika saluran buangan gedung lebih rendah dari riol kota, sistem kami menyertakan sumpit otomatis dengan pompa transfer submersible berdaya rendah, dilengkapi sensor level ganda (float switch) anti-banjir dan anti-kering.
Bahasan Lanjutan:
IPAL Klinik Sederhana: Pilih Sistem Standar, Compact, Portable, atau Custom?
PENDEKATAN HOLISTIK PERENCANAAN
Punya Lahan Terbatas? Desain IPAL Bisa Disesuaikan
Banyak klinik beroperasi di ruko perkotaan dengan luas halaman sangat minim. Kami menawarkan 4 opsi konfigurasi fisik yang telah teruji efisiensinya.
14 Variabel Teknis Analitik

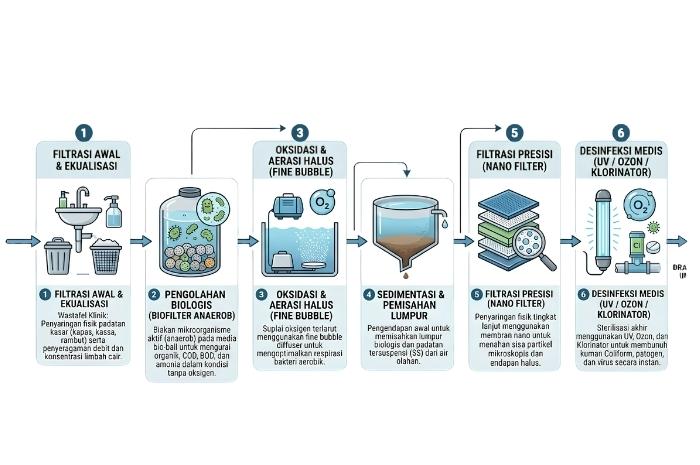

Diagram Alur Proses Pengolahan Air Limbah Klinik
Standardized Flowchart: IPAL Bio Nano Filter
01
Filtrasi Awal & Ekualisasi
Penyaringan fisik padatan kasar (kapas medis, kassa, rambut) serta penyeragaman debit dan konsentrasi limbah cair dari seluruh operasional klinik.
02
Pengolahan Biologis (Biofilter Anoksik & Aerob)
Biakan mikroorganisme aktif yang melekat pada media bio-ball / honeycomb untuk mengurai polutan organik, COD, BOD, dan amonia secara alami.
03
Oksidasi & Aerasi Halus (Fine Bubble)
Suplai oksigen terlarut (Dissolved Oxygen) menggunakan micro-bubble diffuser hemat daya untuk mengoptimalkan respirasi bakteri aerobik tanpa memicu buih berlebih.
04
Sedimentasi & Pemisahan Lumpur
Pengendapan awal untuk memisahkan lumpur biologis dan padatan tersuspensi (Suspended Solids) dari air olahan jernih.
05
Filtrasi Presisi (Nano Filter)
Penyaringan fisik tingkat lanjut menggunakan membran berserat rapat berpori nano untuk menahan sisa partikel mikroskopis dan endapan halus.
06
Desinfeksi Medis (UV / Ozon)
Sterilisasi akhir tanpa zat kimia untuk membunuh total kuman Coliform, bakteri patogen, dan virus klinis secara instan sebelum air dibuang aman ke drainase umum.
Bahasan Lanjutan:
Baca selengkapnya: Panduan Lengkap Pengelolaan & Pengolahan Limbah Medis serta Cair di Klinik
SPESIFIKASI MATERIAL INDUSTRI
8 Komponen Utama dalam Perancangan IPAL Klinik
Dirancang dari material berkualitas anti-korosi (Stainless Steel SUS 304, Fiberglass Reinforced Plastic / FRP, dan pipa PVC Schedule 40 tahan zat kimia medis).
Bak Equalisasi & Screen
Menstabilkan fluktuasi debit air limbah dan menyaring serpihan padat non-larut medis secara efektif.
Reaktor Bio Nano Filter
Ruang pembiakan biofilm mikroba dengan luas permukaan spesifik tinggi untuk penguraian bahan organik masif.
Sistem Aerasi Fine Bubble
Diffuser gelembung mikro silikon EPDM yang menyalurkan oksigen terlarut (DO) maksimal dengan konsumsi listrik minimal.
Multi-Stage Filtration
Tabung filtrasi silica sand dan karbon aktif granular untuk menjernihkan air dan mengikat bau serta sisa bahan desinfektan.
Modul Sterilisasi UV
Ruang iradiasi Ultraviolet C berkekuatan tinggi untuk mematikan patogen rumah sakit tanpa menghasilkan residu kimia klorin.
Blower & Pompa Industri
Pompa submersible vortex dan air blower low-noise berspesifikasi continuous duty (bekerja kontinu 24 jam tanpa panas berlebih).
Smart PLC Control Panel
Panel kendali otomatis dengan sistem proteksi overload, timer siklus operasional, dan indikator status alarm terintegrasi.
Valve Manifold & Piping
Sistem perpipaan uPVC Schedule 40 kokoh, dilengkapi check valve, union valve, dan sampling port untuk uji laboratorium berkala.
Bahasan Lanjutan:
IPAL Portable untuk Klinik Maksimal Berapa m³/Hari?
SIMULASI IMPLEMENTASI NYATA
Studi Skenario Desain Sesuai Kondisi Fisik Lapangan
Bagaimana tim engineering CV Surya Mitra Abadi memecahkan tantangan spesifik klien klinik di berbagai kota di Indonesia.
SKENARIO A
Ruko Padat Perkotaan
Klinik Pratama di Ruko Sewa (Lahan Super Sempit)
Tantangan: Tidak diizinkan membongkar lantai parkir ruko pemilik, kapasitas 1.500 L/hari.
Solusi Desain: Modul IPAL Portable Skid SUS 304 diletakkan di sudut koridor belakang (1,5 × 1,2 meter), saluran buangan dibantu pompa dorong otomatis ke riol jalan.
Hasil: Terpasang dalam 2 hari tanpa renovasi sipil masif
SKENARIO B
Estetika Premium
Klinik Kecantikan & Perawatan Kulit Modern
Tantangan: Bau desinfektan dan suara mesin blower tidak boleh terdengar di area treatment pasien.
Solusi Desain: Tangki sealed biofilter kedap udara dengan filter karbon aktif knalpot udara, blower silent low-vibration, serta grease trap penangkap residu krim wajah.
Hasil: Zero noise & aroma sepenuhnya netral
SKENARIO C
Kunjungan Padat
Klinik Rawat Jalan dengan Laboratorium Kimia Darah
Tantangan: Debit tinggi saat jam operasional 08.00–16.00 dan risiko bahan kimia reagen pembunuh kuman.
Solusi Desain: Pemisahan wastafel lab dengan bak penampung kimia mandiri, sementara wastafel poli disalurkan ke bak equalisasi bertimer aerasi 24 jam.
Hasil: Mikroba tetap hidup sehat & baku mutu COD lolos
SKENARIO D
Operasional 24 Jam
Klinik Rawat Inap & Bersalin (15 Tempat Tidur)
Tantangan: Aliran air limbah terus mengalir siang-malam dengan beban organik BOD/COD serta darah melahirkan tinggi.
Solusi Desain: IPAL Underground FRP Tank tertanam di bawah taman depan klinik dengan dual chamber biofilter dan disinfeksi lampu UV ganda.
Hasil: Lahan taman tetap asri & kapasitas tertampung optimal
Bahasan Lanjutan:
Harga IPAL Klinik: Panduan Biaya, Spesifikasi, & Jasa Pembuatan
ANALISIS RISIKO DAN MITIGASI
7 Kesalahan yang Sering Terjadi Saat Memilih Desain IPAL Klinik
Hindari kerugian biaya jutaan rupiah dan sanksi penutupan izin operasional faskes akibat keputusan desain yang keliru.
1. Kapasitas Hanya dari Bed
Mengabaikan fakta bahwa 70% air limbah klinik berasal dari wastafel dokter, toilet pengunjung poli rawat jalan, dan wastafel farmasi.
2. Beli Jadi Tanpa Cek Elevasi
Membeli tangki pabrikasi siap pakai namun saluran pipa buangan klinik posisinya lebih rendah daripada inlet tangki atau riol kota.
3. Tergiur Harga Asal Murah
Mengorbankan ketebalan tangki dan daya tahan blower. Akibatnya tangki bocor rembes dalam beberapa bulan dan mikroba cepat mati.
4. Lupa Akses Penggantian Media
Memasang unit di celah dinding tanpa ruang gerak operator saat harus membersihkan filter atau menguras endapan lumpur berkala.
5. Mengabaikan Saluran Inlet Eksisting
Air limbah medis dan air hujan bercampur baur masuk ke tangki IPAL, mengakibatkan beban debit melonjak ribuan liter dan meluap.
6. Menyamaratakan Semua Karakter Limbah
Menganggap limbah klinik kecantikan sama dengan klinik umum, padahal residu minyak & kimia pekat memerlukan perlakuan pre-treatment khusus.
7. Tidak Memastikan Garansi & Pendampingan Uji Lab
Vendor sekadar meletakkan tangki lalu ditinggal pergi tanpa inokulasi bakteri pengurai, pendampingan komisioning, maupun jaminan hasil uji laboratorium independen terakreditasi KAN hingga sertifikat baku mutu terbit.
Bahasan Lanjutan:
Baca selengkapnya: Cara Merawat IPAL Klinik Agar Awet, Bebas Bau, dan Tidak Rusak
TRACK RECORD & PENGALAMAN
Dipercaya Puluhan Fasilitas Kesehatan Sejak 2008
Dari klinik pratama, jaringan skincare center, poliklinik swasta hingga klinik rujukan instansi pemerintah di Jawa, Sumatera, hingga pulau lainnya.
Klinik Gaharu Depok
Klinik Hj. Rohana Blangpidie
Klinik PMI Semarang
Klinik Arrafah Bogor
Klinik Pratama Manggarai
Klinik Darussyifa Kediri
Klinik Utama Mata Trann Kediri
EF Dental Kediri
RS & Klinik Jaringan Nasional
2008
Pionir Sejak 2008
Pengalaman panjang menghadapi aneka layout faskes dan karakteristik limbah medis.
100%
Custom Sesuai Site
Bukan sistem cetakan kaku; disesuaikan dengan luas denah dan elevasi eksisting.
Medis
Fokus Sanitasi Faskes
Paham regulasi perizinan faskes Dinas Kesehatan, UKL-UPL, dan baku mutu KLHK.
Lahan
Solusi Lahan Minim
Keahlian khusus mendesain sistem tangki hemat ruang untuk klinik ruko perkotaan.
Bahasan Lanjutan:
Baca selengkapnya: Panduan Lengkap Pengelolaan & Pengolahan Limbah Medis Serta Cair di Klinik
ALUR KERJA STANDAR NASIONAL
6 Langkah Perancangan IPAL di CV Surya Mitra Abadi
Proses kerja sistematis, transparan, dan terukur mulai dari konsultasi awal hingga serah terima unit siap uji laboratorium.
01. KONSULTASI
Diskusi Awal
Memahami kebutuhan klinik, jenis poli, dan jadwal operasional fasilitas.
02. IDENTIFIKASI
Koleksi Data
Menghitung debit air, estimasi beban polutan BOD/COD, dan sumber limbah.
03. SURVEY & ANALISIS
Tinjau Lapangan
Memeriksa ketersediaan lahan, elevasi pipa buang dan titik sambung drainase.
04. DED DESIGN
Gambar & RAB
Penyusunan gambar teknik 2D/3D, spesifikasi teknis dan rincian penawaran.
05. FABRIKASI
Instalasi Site
Pabrikasi skid unit presisi dan perakitan sistem perpipaan di klinik.
06. TESTING
Commissioning
Inokulasi bakteri starter, running test otomatis, dan training staf klinik.
Bahasan Lanjutan:
Baca selengkapnya:Bagaimana Proses Pemasangan IPAL Klinik dari Survey hingga Siap Digunakan?
PERSIAPAN SEBELUM KONSULTASI
Siapkan Data Ini untuk Mempercepat Desain IPAL Klinik Anda
Agar tim engineering dapat memberikan simulasi dimensi tangki dan estimasi biaya yang presisi, pastikan Anda memiliki gambaran parameter berikut:
1. Jenis Layanan & Fasilitas
Pratama, Utama, Estetika, Rawat Jalan, atau Rawat Inap (jumlah bed).
2. Estimasi Kunjungan & Pegawai
Perkiraan pasien per hari serta total perawat, dokter dan staff.
3. Sumber Buangan Air
Jumlah wastafel medis, toilet, ruang tindakan, lab, dan dapur/pantry.
4. Ukuran Ruang & Posisi Lahan
Luas area kosong yang dapat dipakai tangki IPAL (panjang × lebar).
PERSIAPAN SEBELUM KONSULTASI
Siapkan Data Ini untuk Mempercepat Desain IPAL Klinik Anda
Agar tim engineering dapat memberikan simulasi dimensi tangki dan estimasi biaya yang presisi, pastikan Anda memiliki gambaran parameter berikut:
Desain IPAL klinik adalah proses menentukan kapasitas, konfigurasi, teknologi, ukuran, komponen, perpipaan, dan kebutuhan instalasi sistem pengolahan air limbah berdasarkan kondisi klinik.
Kapasitas dihitung melalui rata-rata meteran pemakaian air bersih harian (koefisien timbulan limbah 70–80%), ditambah fluktuasi puncak saat kunjungan poli spesialis ramai, serta perkiraan waktu tinggal hidrolis (HRT) minimal 18–24 jam di dalam reaktor.
Unit portable berwujud skid modular yang tidak memerlukan galian permanen. Jika suatu saat masa sewa ruko habis atau klinik berpindah lokasi gedung, unit IPAL beserta pompa dan panelnya dapat langsung diangkut dan dipasang kembali di gedung baru.
Sistem kami dirancang sangat efisien. Untuk kapasitas klinik 1.500–3.000 liter/hari, konsumsi listrik hanya berkisar antara 150 hingga 350 Watt (hanya blower aerasi senyap dan pompa celup beroperasi bergantian via timer otomatis).
Sebagian besar klinik memiliki aktivitas rawat jalan, ruang tindakan medis ringan, wastafel cuci tangan dokter, dan toilet pengunjung umum yang debitnya jauh melampaui buangan tempat tidur inap. Mengabaikan variabel ini akan menyebabkan IPAL meluap atau tidak bekerja efektif.
Sangat bisa. Kami menggunakan sistem IPAL Compact Skid SUS 304 tertutup dengan ventilasi bersegel dan penyerap bau karbon aktif. Difusi aerasi mikro menjaga kondisi air tetap kaya oksigen terlarut sehingga mencegah timbulnya gas metana dan hidrogen sulfida berbau busuk.
Limbah pekat reagen kimiawi (B3) diisolasi dalam jerigen tertutup untuk diambil pihak transporter berizin. Sedangkan air bilasan wastafel lab dinetralkan pH-nya melalui tabung pre-treatment khusus sebelum masuk ke reaktor biologis agar bakteri pengurai tidak mati keracunan.
Ya. Setiap paket pekerjaan kami mencakup proses commissioning, pembiakan bakteri starter, pendampingan sampling air ke laboratorium terakreditasi KAN, hingga terbit sertifikat hasil uji yang memenuhi Permen LHK No. P.68/2016.
PERSIAPAN SEBELUM KONSULTASI
Siapkan Data Ini untuk Mempercepat Desain IPAL Klinik Anda
Agar tim engineering dapat memberikan simulasi dimensi tangki dan estimasi biaya yang presisi, pastikan Anda memiliki gambaran parameter berikut:
1. Telusuri Kembali Daftar Isi
Kembali ke bagian yang paling relevan dengan kondisi faskes Anda
2. Tanya Tim Engineering
Diskusi awal seputar kondisi lapangan Anda, tanpa kewajiban penawaran
